BIM即建筑信息模型，是建筑工程領域先進的應用技術之一，也是城市軌道交通實現數字化建設的有力支撐，對于實現超高效機房科研目標具有重要意義。

BIM賦能寧波智慧軌交超高效機房科研項目

在寧波地鐵5號線高效環控機房試點站項目中，選取了盎孟港站、三官堂站、興莊路站開展科研試點，以制冷系統能效比不低于6.5，空調系統能效比不低于3.5為項目指標。

福加利用BIM高精度建模對機房設備及管道進行復原，并通過工廠車間管道預制、模塊化制作及運輸、現場模塊拼裝等，將原本至少需要10個工人20天的車站高效機房設備系統安裝時間縮短為12個小時。

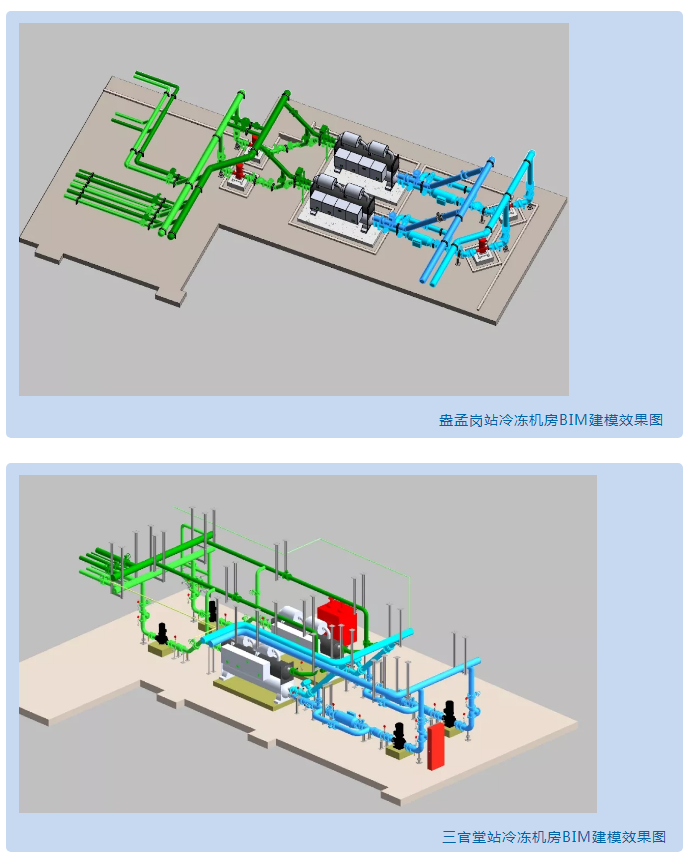

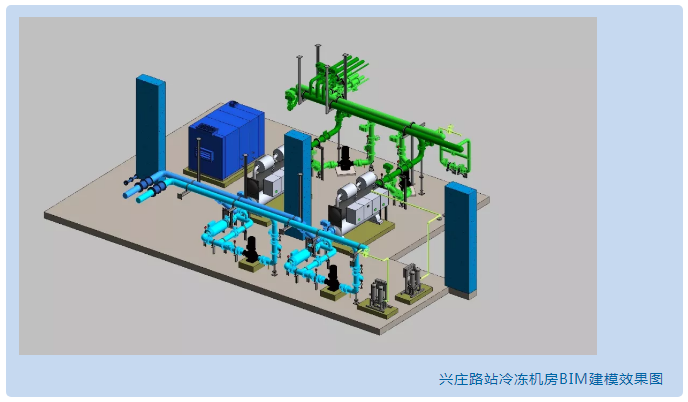

1.高效機房建模及改進

盎孟港站、三官堂站、興莊路站冷凍機房面積狹小，施工難度大，傳統的施工方式不僅耗時且不利于后期節能運營。

福加采用BIM裝配技術結合高效機房節能技術，對三個站點的冷凍機房進行高精度建模和全專業深化設計，由廣東水電二局精準施工，以搭積木的方式高效完成了冷凍機房的安裝。

2.具體措施

基于BIM建模的裝配式施工，根據每個機房的形狀優化管路結構及走向設計，降低空調水系統阻力。

01 采用直通式全程水處理

02 采用135°彎頭代替90°直角彎頭設計

03 采用順?biāo)ù嬷苯侨ㄔO(shè)計

04 采用三流程冷水機組，冷凍水管與冷卻水管兩端分開布局，減少管長及彎頭數量

05 重新布置冷水機組位置，采用水平直通式管路連接

06 采用供回水總管代替分集水器，減少管路長度

07 抬高立式泵基礎高度，減少水泵出入口彎頭數量

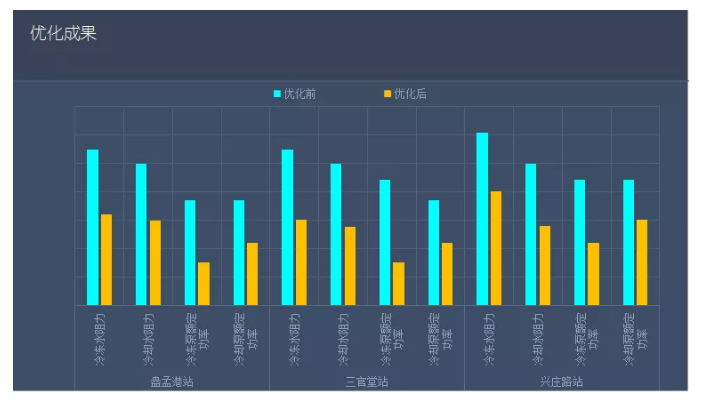

3.空調水系統阻力優化成果

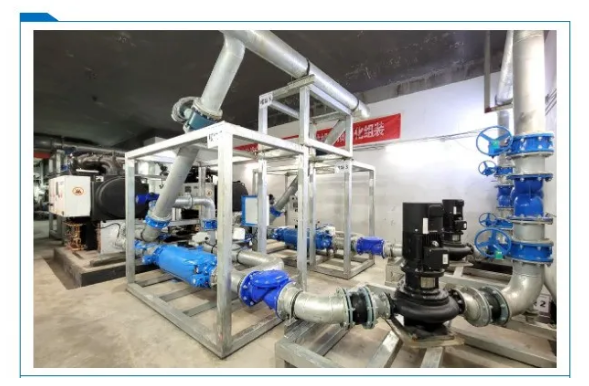

基于BIM建模的裝配式機房搭建，不僅大幅提高施工效率、提升工程質量、減少作業成本，對規范設計、施工，落實節能效果都具有顯著的應用價值。

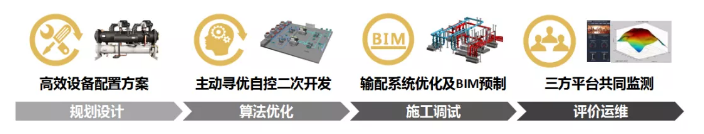

福加全生命期成本更低的智慧系統集成方案包括高效設備配置、主動尋優自控二次開發、輸配系統優化及BIM預制、三方平臺共同監測，BIM預制是其中關鍵一環，也是推動數智化工程建設的重要技術優勢。
